光端子の開閉

光ファイバネットワークのアップグレードの需要を狙い、光クロージャを最適化するために、光ターミナルクロージャは新世代の光ファイバインフラストラクチャのソリューションです。光ターミナルクロージャの設計の特徴は、光クロージャに防水光アダプタを装備することです。これにより、迅速なメンテナンスと接続が可能になり、メンテナンスのプロセス中にファイバーが損傷するリスクが軽減されます。

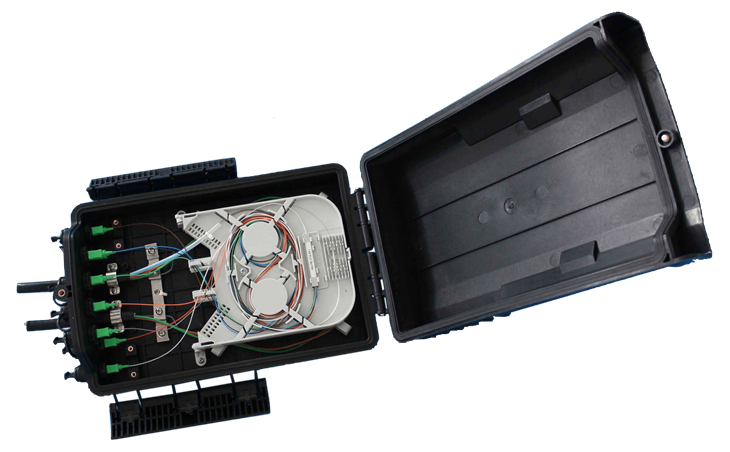

光クロージャ モデル LPTC-03 は、光ターミナル クロージャのタイプで、直径 12 mm までの光ファイバ ケーブルの入口用に 2 個の光ケーブル ポートを備えて設計されており、ドロップ ケーブル出口用にこの光ターミナル クロージャが設計されています。 SCタイプのドロップケーブルと接続するための防水SCシンプレックスアダプターを8個装備しています。

光ファイバーケーブル管理の場合、この光端末クロージャーは最大 48 コアの光ファイバースプライスをサポートし、1x4 または 1x8 光 PLC スプリッターを 1 つ取り付けることができます。内部ファイバー管理の設計はファイバー曲げ半径とすべての光ファイバーの要件を満たしています。繊維は適切に保護されています。

このクロージャーは、優れた品質のプラスチック素材を選択して作られており、耐紫外線性、衝撃、温度などの環境要因から保護することができます。また、この光学式クロージャーは IP 65 等級に準拠しており、地上および空中での用途に適しています。

1. 切断されていないケーブルを準備し、ドライバーを使用してクロージャを開いて光ケーブルの留め具とループ ケーブル プラグを外します。

2. 切断されていないケーブルをループケーブルプラグで覆います。 ケーブルを取り付け、CSM を CSM ファスナーに固定し、光ケーブルをケーブル ファスナーとループ ケーブル プラグに固定します。 残りのファイバーをボックスの底に巻き付け、入口ケーブルを緩衝チューブに入れ、ナイロン製ケーブルタイで固定します。 ファイバをスプライス トレイに滑り込ませます。
注意：ケーブル径が12mmより小さい場合は、シールテープを使用して径を広げてください。

3. 1x8 スプリッターをスプリッター ホルダーに取り付けます。 スプリッターの入力ファイバーを光ファイバーとアダプターの出力コネクターで接続します。 残りのファイバをスプライス トレイに巻き付けます。

4. ピグテールをコネクタで接続します。

密閉シールの検査

① スプライス トレイ内のファイバが正しく接続され、正しく取り付けられていることを確認します。 ファイバーの曲げ半径は技術要件を満たしています。
②内部の固定具が締まっています。
③ シールテープの量は適正範囲内に管理してください。
④ シール金具はきれいにスムーズに取り付けられます。 そうでない場合は、シールテープで平らにします。
